WQ型无堵塞潜水排污泵

浏览量：8331
WQ型无堵塞潜水排污泵

一、产品概述:
    WQ型无堵塞潜水排污泵是本司在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。体积小，结构紧凑，效率高，可以根据用户需要进行水位自动控制，并备有自动保护装置及控制柜，自动耦合装置等。该系列排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。
    WQ型无堵塞潜水排污泵采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高，叶轮经动静平衡试验，使泵在运行中无振动。本产品投放市场后以其独特的功效，可靠的质量受到广大用户的欢迎和好评。
    WQ型无堵塞潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统和移动式自由安装系统。


二、适用范围:
    WQ型无堵塞潜水排污泵适用于化工、石油、制药、采矿、造纸、食品、医疗、电厂及城市污水处理、市政工程、公共设施排污、农村灌溉、农村沼气池等输送带颗粒的污水污物。


三、工作条件：
    流 量：5-3000m3/h；
    扬 程：3-70m；
    功 率：0.75-280KW；
    口 径：25-500mm；
    转 速：740-2900r/min；
    PH 值：在 5-9 范围内；
    介质温度：-15-40℃；
    工作压力：≤1.0Mpa；


四、型号意义:
          100 WQ（QW/JYWQ/WQG）P B 80 - 10 - 4
    100 ------ 出口直径 (mm)
    WQ ------- 普通型移动式潜水无堵塞排污泵
    QW ------- 普通型固定式潜水无堵塞排污泵
    JYWQ ----- 搅匀型
    WQG ------ 切割型
    P -------- 不锈钢材质
    B -------- 隔爆型
    80 ------- 额定流量 (m3/h)
    10 ------- 额定扬程 (m)
    4 -------- 电机额定功率 (KW)

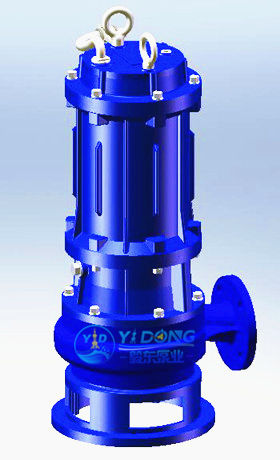

五、效果展示:



六、产品特点:
    1.采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50％的固体颗粒。
    2.设计合理，效率高，节能效果显著，能够在全扬程内使用，而保证电机不会过载。
    3.采用双道串联机械密封，材质为硬质耐腐碳化钨，耐用、耐磨，可使泵安全连续运行8000小时以上。
    4.结构紧凑，体积小，移动方便，安装简单，无需建泵房，潜入水中即可工作，减少工程造价。
    5.该泵密封油室内设置有高精度抗干扰漏水检测传感器 定子绕组内预埋了热敏元件，对水泵电机自动保护。
    6.可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。
    7.配备浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
    8.电机可采用水套式外循环冷却系统，保证电泵在无水(干式)状态下安全运行。
    9.WQ型无堵塞潜水排污泵可根据用户需要配备双导轨自动耦合安装系统它给安装，维修带来更大方便，人可不必为此而进入污水坑。

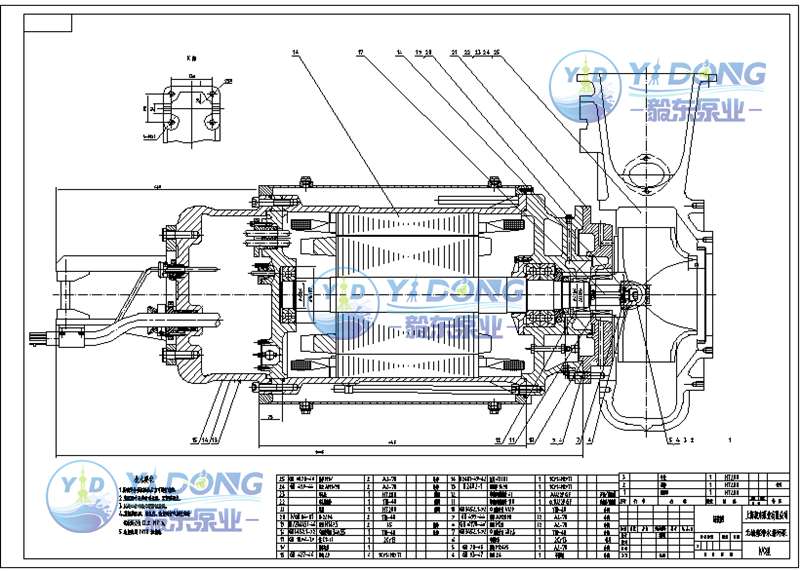

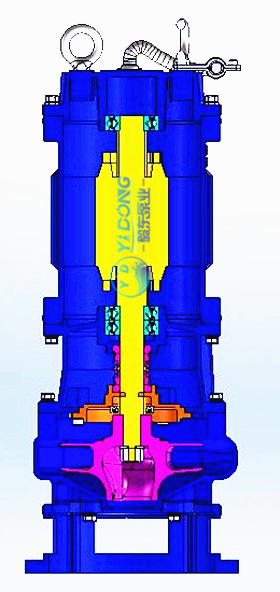

七、结构说明：【附结构设计图】



    1.泵体、叶轮:采用CAD技术参照最新水力模型进行反复修改、计算、设计、使泵体和叶轮得到最佳匹配、使流道最宽阔、污物通过性最好、叶轮经严格平衡测试，从而振动减至最低，并最大限度地延长轴承和机械密封的使用寿命。
    2.电机:专用设计制造的潜水电机、电机定子绕组为F级绝缘，绝缘材料的极限工作温度130℃，且绕组上接有过热保护元件，通过电控柜对电机进行保护。
    3.电机的冷却:电机功率在18.5kw以上时，泵内可装置电机冷却系统对电机进行冷却，由叶轮压出的液体有一小部分流入定子室外围进行冷却，能保证水泵在最低水位工作时电机的正常冷却。
    4.机械密封:采用名优厂家的机械密封，选用磨擦系数很低而且耐磨的磨擦副材料、橡胶件为耐油的丁腈橡胶，金属件为不锈钢，正常使用条件下，可无故障运行8000小时以上。
    5.轴承:上部的轴承是深沟球轴承、用于承受径向作用力，下部的轴承用于承受径向力和轴向力。选用角接触球轴承能充分满足消除轴向力的效果。轴承选用进口或国产名牌优质轴承、使得轴承在泵的可用期内不会损坏。
    6.电缆电机的密封:电缆选用耐污水的重型橡胶套软电缆，其机械强度和耐油污优越、电缆导线截面积和载流能力是按环境温度40℃（而不是象通常那样按25℃）。长期连续工作的条件选定的，因而在通常的条件下，电缆的载流能力有足够的裕度、寿命更长。电缆压盖压紧电缆密封圈，使电缆进行固定，防止拉脱，电缆采用颜色标志加数码标志，使电缆的识别和连接更加容易，电机接线腔内和电控柜没有接地标志和接地紧固件、电缆严格接地，安全可靠。装配过程中，对每台泵的O形圈，电缆密封和机械密封，都要进行严格的密封检测试验，保证电机腔包括接线腔实现可靠的密封。
    7.油室:油室内的机油除了润滑机械密封外，还可将轴承的热量带走，油室还具有附上液体渗透的附加安全功能，油室内可装漏水探头，当泵侧机械密封渗漏到油室的水达到一定浓度时，漏水探头通过电控柜报警停泵，提醒操作人员换油或维修机械密封。
    8.各种保护装置的说明:过热保护元件─过热保护元件是由温度控制动作的电器，嵌装于电机定子绕组内，在不正常运行状况下，当绕组温度达到过热保护元件的设定值时，过热保护元件通过电控柜使过热指示灯亮并自动停止电机。提醒操作人员进行检查，找出电机过热的原因。绕组温度下降后，电机会恢复到可开机状态。
      (1)保护装置:7.5KW及以下的泵可设电机绕组过热保护元件和漏水探头；11KW及以上的泵可设电机绕组过热保护元件、浮子开关、漏水探头；保护装置必须与潜污泵专用电控柜相连才能起作用，虽然我公司的潜污泵专用电控柜是作为选购供应的，但为了您的泵能安全可靠运行，特别是为了防止烧毁电机，采用我公司的潜污泵专用电控柜是您明智的选择。用户自备电控柜时，有关电气技术问题特别是保护装置的电气技术问题，请务必与本公司电控柜专业组联系。
      (2)漏水探头:漏水探头用作漏水检测，漏水探头一端的两个电极互相绝缘并有一定距离，电极的引线通过电缆接到电控柜，当电机侧机械密封泄漏到油室内的水达到一定程度时，或者电机接线腔稍稍进水，漏水探头的两个电极即寻通，通过电控柜发出报警信号（指示灯亮）并自动切断电机电源，提醒操作人员及时检查机械密封或更换油室内的油，电机接线腔进水时，报警停泵可以防止发生短路，提醒操作人员立即采取检查维修措施。
      (3)浮子开关:浮子开关用作检查电机侧机械密封是否失效，电机腔是否进水，浮子开关安装于电机腔下侧，轴承旁边的空腔内，空腔有孔与轴承相通，当电机侧机械密封失效，油室内的油或水通过轴承室进入空腔，或者进入电机腔的水流入空腔。都会将浮子开关的浮子浮起，通过电控柜发出的报警信号（指示灯亮）并使泵自动停止运行，提醒操作人员检修无堵塞排污泵。


八、技术参数：

序号 型  号 流量
m3/h 		扬程
m 		转速
r/min 		功率
kw
1 25WQ8-22-1.1 8 22 2900 1.1
2 32WQ12-15-1.1 12 15 2900 1.1
3 40WQ12-15-1.5 12 15 2900 1.5
4 40WQ15-15-1.5 15 15 2900 1.5
5 40WQ12-25-2.2 12 25 2900 2.2
6 50WQ20-7-0.75 20 7 2900 0.75
7 50WQ10-10-0.75 10 10 2900 0.75
8 50WQ25-10-1.5 25 10 2900 1.5
9 50WQ20-15-1.5 20 15 2900 1.5
10 50WQ30-10-2.2 30 10 2900 2.2
11 50WQ15-25-2.2 15 25 2900 2.2
12 50WQ17-25-3 17 25 2900 3
13 50WQ18-30-3 18 30 2900 3
14 50WQ24-20-4 24 20 2900 4
15 50WQ25-32-5.5 25 32 2900 5.5
16 50WQ20-40-7.5 20 40 2900 7.5
17 50WQ30-30-7.5 30 30 2900 7.5
18 65WQ42-9-2.2 42 9 2900 2.2
19 65WQ25-15-2.2 25 15 2900 2.2
20 65WQ37-13-3 37 13 2900 3
21 65WQ25-30-4 25 30 2900 4
22 65WQ40-30-7.5 40 30 2900 7.5
23 65WQ30-40-7.5 30 40 2900 7.5
24 65WQ35-50-11 35 50 2900 11
25 65WQ35-60-15 35 60 2900 15
26 80WQ40-7-2.2 40 7 2900 2.2
27 80WQ30-8-2.2 30 8 2900 2.2
28 80WQ50-10-3 50 10 2900 3
29 80WQ43-13-3 43 13 2900 3
30 80WQ60-13-4 60 13 2900 4
31 80WQ40-15-4 40 15 2900 4
32 80WQ50-20-5.5 50 20 2900 5.5
33 80WQ65-25-7.5 65 25 2900 7.5
34 80WQ80-20-7.5 80 20 2900 7.5
35 100WQ100-7-4 100 7 2900 4
36 100WQ80-10-4 80 10 2900 4
37 100WQ110-10-5.5 110 10 2900 5.5
38 100WQ65-15-5.5 60 15 2900 5.5
39 100WQ100-15-7.5 100 15 2900 7.5
40 100WQ80-20-7.5 80 20 2900 7.5
41 100WQ100-25-11 100 25 2900 11
42 100WQ50-35-11 50 35 2900 11
43 100WQ87-28-15 87 28 2900 15
44 100WQ100-30-15 100 30 2900 15
45 100WQ80-32-15 80 32 2900 15
46 100WQ100-35-18.5 100 35 2900 18.5
47 100WQ100-60-30 100 60 2900 30
48 150WQ120-10-5.5 120 10 1450 5.5
49 150WQ150-10-7.5 150 10 1450 7.5
50 150WQ210-7-7.5 210 7 1450 7.5
51 150WQ145-9-7.5 145 9 1450 7.5
52 150WQ110-15-7.5 110 15 1450 7.5
53 150WQ200-10-15 200 10 1450 15
54 150WQ180-15-15 180 15 1450 15
55 150WQ180-20-18.5 180 20 1450 18.5
56 150WQ150-26-18.5 150 26 1450 18.5
57 150WQ200-22-22 200 22 1450 22
58 150WQ180-25-22 180 25 1450 22
59 150WQ150-30-22 150 30 1450 22
60 150WQ250-22-30 250 22 1450 30
61 150WQ200-25-30 200 25 1450 30
62 150WQ180-30-30 180 30 1450 30
63 150WQ200-30-37 200 30 1450 37
64 150WQ150-35-37 150 35 1450 37
65 150WQ160-45-37 160 45 1450 37
66 150WQ180-40-45 180 40 1450 45
67 200WQ300-7-11 300 7 1450 11
68 200WQ400-7-15 400 7 1450 15
69 200WQ250-11-15 250 11 1450 15
70 200WQ300-10-15 300 10 1450 15
71 200WQ250-15-18.5 250 15 1450 18.5
72 200WQ400-10-22 400 10 1450 22
73 200WQ310-13-22 310 13 1450 22
74 200WQ300-15-22 300 15 1450 22
75 200WQ400-13-30 400 13 1450 30
76 200WQ360-15-30 360 15 1450 30
77 200WQ300-18-30 300 18 1450 30
78 200WQ250-22-30 250 22 1450 30
79 200WQ350-25-37 350 25 1450 37
80 200WQ400-20-45 400 20 1450 45
81 200WQ400-25-45 400 25 1450 45
82 200WQ380-28-45 380 28 1450 45
83 200WQ250-35-45 250 35 1450 45
84 200WQ400-30-55 400 30 1450 55
85 200WQ250-40-55 250 40 1450 55
86 200WQ350-40-75 350 40 1450 75
87 200WQ220-60-75 220 60 1450 75
88 200WQ420-40-90 420 40 1450 90
89 250WQ500-7.5-18.5 500 8 980 18.5
90 250WQ520-8-22 520 8 980 22
91 250WQ500-10-30 500 10 980 30
92 250WQ600-9-30 600 9 980 30
93 250WQ700-10-37 700 10 1450 37
94 250WQ600-12-37 600 12 1450 37
95 250WQ600-15-45 600 15 1450 45
96 250WQ600-20-55 600 20 1450 55
97 250WQ700-20-75 700 20 1450 75
98 250WQ600-25-75 600 25 1450 75
99 250WQ600-30-90 600 30 1450 90
100 250WQ600-35-110 600 35 1450 110
101 250WQ600-50-132 600 50 1450 132
102 300WQ900-8-37 900 8 980 37
103 300WQ800-12-45 800 12 980 45
104 300WQ500-15-45 500 15 980 45
105 300WQ800-15-55 800 15 980 55
106 300WQ600-20-55 600 20 980 55
107 300WQ1100-15-55 1100 15 980 55
108 300WQ800-20-75 800 20 980 75
109 300WQ950-20-90 950 20 980 90
110 300WQ1000-25-110 1000 25 980 110
111 300WQ800-32-110 800 32 1450 110
112 300WQ800-36-132 800 36 1450 132
113 300WQ600-45-132 600 45 980 132
114 300WQ800-44-160 800 44 980 160
115 350WQ1300-7-45 1300 7 980 45
116 350WQ1200-8-45 1200 8 980 45
117 350WQ1100-10-55 1100 10 980 55
118 350WQ1300-12-75 1300 12 980 75
119 350WQ1180-13-75 1180 13 980 75
120 350WQ1200-15-90 1200 15 980 90
121 350WQ1500-15-90 1500 15 980 90
122 350WQ1130-18-90 1130 18 980 90
123 350WQ1200-18-90 1200 18 980 90
124 350WQ1500-20-132 1500 20 980 132
125 350WQ1100-28-132 1100 28 980 132
126 350WQ1500-26-160 1500 26 980 160
127 350WQ1100-36-160 1100 36 740 160
128 400WQ1100-8-45 1100 8 980 45
129 400WQ2000-6-55 2000 6 980 55
130 400WQ1800-7-55 1800 7 980 55
131 400WQ1300-10-55 1300 10 580 55
132 400WQ2600-6-75 2600 6 740 75
133 400WQ2500-7-75 2500 7 740 75
134 400WQ1500-10-75 1500 10 980 75
135 400WQ1800-10-75 1800 10 740 75
136 400WQ2000-10-90 2000 10 980 90
137 400WQ1690-12-90 1690 12 980 90
138 400WQ2200-9-110 2200 9 980 110
139 400WQ2000-13-110 2000 13 980 110
140 400WQ2000-15-132 2000 15 980 132
141 400WQ2200-9-132 2200 9 980 132
142 400WQ1500-20-132 1500 20 980 132
143 400WQ1700-22-160 1700 22 740 160
144 400WQ1500-26-160 1500 26 740 160
145 400WQ2000-22-200 2000 22 740 200
146 400WQ1700-30-200 1700 30 740 200
147 400WQ2000-26-220 2000 26 980 220
148 400WQ1800-32-250 1800 32 740 250
149 400WQ2000-30-280 2000 30 740 280
150 500WQ2200-8-75 2200 8 980 75
151 500WQ2000-15-110 2000 15 980 110
152 500WQ2800-10-132 2800 10 740 132
153 500WQ2500-12-132 2500 12 740 132
154 500WQ3600-10-160 3600 10 740 160
155 500WQ2600-15-160 2600 15 740 160
156 500WQ2500-16-160 2500 16 740 160
157 500WQ2000-20-160 2000 20 740 160
158 500WQ2500-18-185 2500 18 740 185
159 500WQ3000-15-200 3000 15 740 200
160 500WQ2500-20-200 2500 20 740 200
161 500WQ2800-18-220 2800 18 740 220
162 500WQ2400-22-220 2400 22 740 220
163 500WQ4000-15-250 4000 15 740 250
164 500WQ2600-24-250 2600 24 740 250
165 500WQ2400-28-280 2400 28 740 280
166 550WQ3000-12-160 3000 12 740 160
167 550WQ4200-10-185 4200 10 740 185
168 550WQ5000-10-220 5000 10 740 220
169 550WQ3000-16-220 3000 16 740 220
170 600WQ3500-12-185 3500 12 740 185
171 600WQ4000-10-220 4000 10 960 220
172 600WQ5500-10-250 5500 10 740 250
173 600WQ3750-17-250 3750 17 740 250


九、使用现场：
 无堵塞排污泵安装图片潜水排污泵耦合安装图片潜水排污泵安装现场图片
