QJ型潜水深井泵

浏览量：7504
QJ型潜水深井泵

一、产品概述:
    QJ型井用潜水泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型泵由QJ型井用潜水泵泵头和YQS型潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠等特点。
    QJ型井用潜水泵是立式电动机和水泵直接连在一起的一种提水机器，因此工作中完全浸在水中，工作方式为连续工作式，安装使用方便，适应性强，是一种节能，高效新产品，其性能指标都能满足国标要求。


二、适用范围:
    QJ型井用潜水泵适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

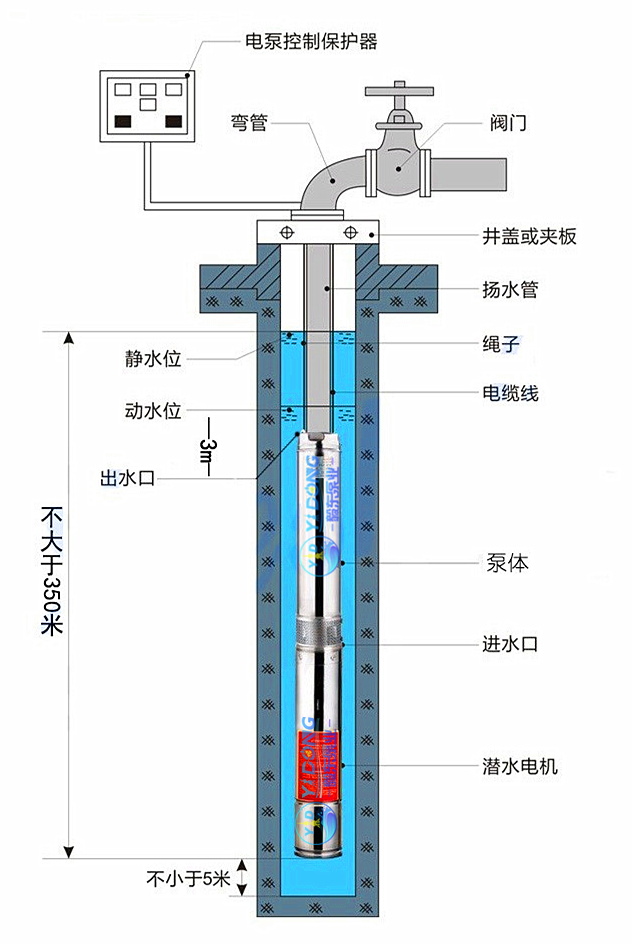

三、工作条件:
    1.额定频率为50HZ，额定电压为380+5%伏的三相交流电源。
    2.水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
    3.水温一般不得高于20°C。
    4.水质要求：（1）水中含砂量不大于0.01%（重量比）；
                      （2）PH值在6.5-8.5范围；
                      （3）氯离子含量不大于400毫克/升；
    5.要求井正直、进壁光滑。
    6.泵在正常工作时，保证完全浸在水中，严禁脱水运转。


四、型号意义:
        200 QJ 80 - 66 / 6
    200 - 使用最小井陉
    QJ - 井用潜水泵
    80 - 流量（m3/h）
    66 - 扬程（m）
    6 - 叶轮级数


五、产品特点:
    1.QJ型井用潜水泵电机、水泵一体、潜入水中运行，安全可靠。
    2.QJ型井用潜水泵对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
    3.QJ型井用潜水泵安装、使用、维护方便简单占地面积小、不需要造泵房。
    4.QJ型井用潜水泵结构简单，节省原材料。

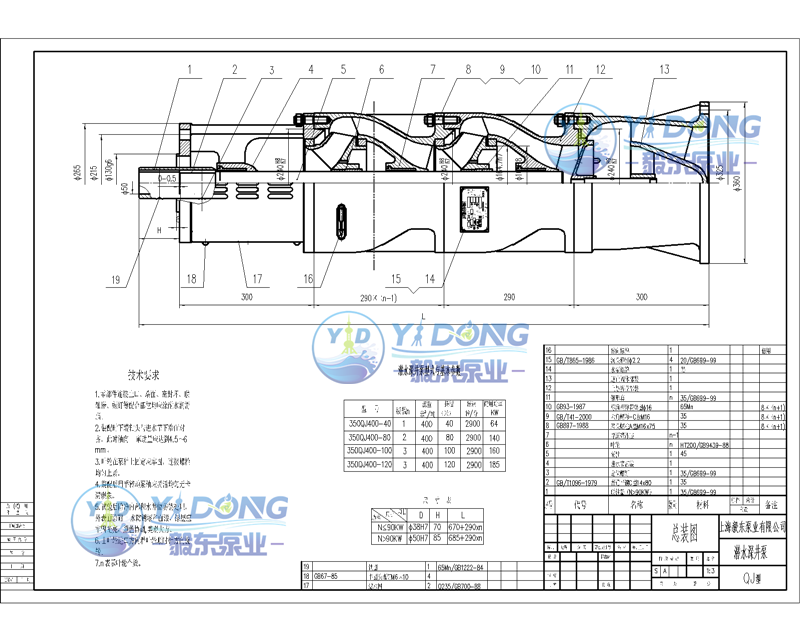

六、结构说明:【附结构设计图】



    1.QJ型井用潜水泵是由水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
    2.QJ型井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
    3.高扬程的QJ型井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
    4.QJ型井用潜水泵轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
    5.QJ型井用潜水泵电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型井用潜水泵电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
    6.QJ型井用潜水泵电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
    7.QJ型井用潜水泵电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
    8.QJ型井用潜水泵电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。


七、技术参数：

序号 规格型号 出口直径mm 流量
m3/h 		扬程
m 		转速
r/min 		泵效率
% 		配用电机KW 额定电流
A 		电机效率
% 		机组最大外径尺寸mm
1 100QJ2-40 25 2 40 2850 44 0.55 2.1 51 96
2 100QJ2-50 25 2 50 2850 44 0.75 2.6 55 96
3 100QJ2-70 25 2 70 2850 44 1.1 3.5 59 96
4 100QJ2-75 25 2 75 2850 44 1.1 3.5 59 96
5 100QJ2-80 25 2 80 2850 44 1.1 3.5 59 96
6 100QJ2-100 25 2 100 2850 44 1.5 4.6 62 96
7 100QJ2-110 25 2 110 2850 44 1.5 4.6 62 96
8 100QJ2-140 25 2 140 2850 44 1.5 4.6 62 96
9 100QJ2-150 25 2 150 2850 44 2.2 6.5 64 96
10 100QJ2-160 25 2 160 2850 44 2.2 6.5 64 96
11 100QJ2-190 25 2 190 2850 44 2.2 6.5 64 96
12 100QJ2-200 25 2 200 2850 44 3 8.6 66 96
13 100QJ3.2-27 25 3.2 27 2850 48 0.55 2.1 51 96
14 100QJ3.2-36 25 3.2 36 2850 48 0.75 2.6 55 96
15 100QJ3.2-54 25 3.2 54 2850 48 1.1 3.5 59 96
16 100QJ3.2-68 25 3.2 68 2850 48 1.5 3.5 62 96
17 100QJ3.2-72 25 3.2 72 2850 48 1.5 4.6 62 96
18 100QJ3.2-99 25 3.2 99 2850 48 2.2 6.5 64 96
19 100QJ3.2-108 25 3.2 108 2850 48 2.2 6.5 64 96
20 100QJ3.2-135 25 3.2 135 2850 48 3 8.6 66 96
21 100QJ3.2-144 25 3.2 144 2850 48 3 8.6 66 96
22 100QJ5-16 40 5 16 2850 51 0.55 2.1 51 96
23 100QJ5-24 40 5 24 2850 51 0.75 2.6 55 96
24 100QJ5-32 40 5 32 2850 51 1.1 3.5 59 96
25 100QJ5-36 40 5 36 2850 51 1.1 3.5 59 96
26 100QJ5-48 40 5 48 2850 51 1.5 4.6 62 96
27 100QJ5-64 40 5 64 2850 51 2.2 6.5 64 96
28 100QJ5-72 40 5 72 2850 51 2.2 6.5 64 96
29 100QJ5-88 40 5 88 2850 51 3 8.6 66 96
30 100QJ5-96 40 5 96 2850 51 3 8.6 66 96
31 100QJ8-14 40 8 14 2850 53 0.75 2.6 55 96
32 100QJ8-21 40 8 21 2850 53 1.1 3.5 59 96
33 100QJ8-28 40 8 28 2850 53 1.5 4.6 62 96
34 100QJ8-32 40 8 32 2850 53 1.5 4.6 62 96
35 100QJ8-42 40 8 42 2850 53 2.2 6.5 64 96
36 100QJ8-45 40 8 45 2850 53 2.2 6.5 64 96
37 100QJ8-56 40 8 56 2850 53 3 8.6 66 96
38 100QJ8-63 40 8 63 2850 53 3 8.6 66 96
39 125QJ3-45 40 3 45 2850 48 1.5 4.6 64 120
40 125QJ3-54 40 3 54 2850 48 1.5 4.6 64 120
41 125QJ3-63 40 3 63 2850 48 1.5 4.6 64 120
42 125QJ3-72 40 3 72 2850 48 2.2 6.0 66 120
43 125QJ3-81 40 3 81 2850 48 3 8.6 68 120
44 125QJ3-90 40 3 90 2850 48 3 8.6 68 120
45 125QJ3-99 40 3 99 2850 48 4 11.5 70 120
46 125QJ3-108 40 3 108 2850 48 4 11.5 70 120
47 125QJ3-117 40 3 117 2850 48 4 11.5 70 120
48 125QJ3-126 40 3 126 2850 48 5.5 14.1 72 120
49 125QJ3-135 40 3 135 2850 48 5.5 14.1 72 120
50 125QJ3-144 40 3 144 2850 48 5.5 14.1 72 120
51 125QJ3-153 40 3 153 2850 48 5.5 14.1 72 120
52 125QJ5-45 40 5 45 2850 51 1.5 4.6 64 120
53 125QJ5-54 40 5 54 2850 51 1.5 4.6 64 120
54 125QJ5-63 40 5 63 2850 51 1.5 4.6 64 120
55 125QJ5-72 40 5 72 2850 51 2.2 6.0 66 120
56 125QJ5-81 40 5 81 2850 51 3 8.6 68 120
57 125QJ5-90 40 5 90 2850 51 3 8.6 68 120
58 125QJ5-99 40 5 99 2850 51 4 11.5 70 120
59 125QJ5-108 40 5 108 2850 51 4 11.5 70 120
60 125QJ5-117 40 5 117 2850 51 4 11.5 70 120
61 125QJ5-126 40 5 126 2850 51 5.5 14.1 72 120
62 125QJ5-135 40 5 135 2850 51 5.5 14.1 72 120
63 125QJ5-144 40 5 144 2850 51 5.5 14.1 72 120
64 125QJ5-153 40 5 153 2850 51 5.5 14.1 72 120
65 125QJ8-40 50 8 40 2850 53 2.2 6.0 66 120
66 125QJ8-48 50 8 48 2850 53 2.2 6.0 66 120
67 125QJ8-52 50 8 52 2850 53 3 8.6 68 120
68 125QJ8-64 50 8 64 2850 53 4 11.5 70 120
69 125QJ8-72 50 8 72 2850 53 4 11.5 70 120
70 125QJ8-80 50 8 80 2850 53 5.5 14.1 72 120
71 125QJ8-88 50 8 88 2850 53 5.5 14.1 72 120
72 125QJ8-96 50 8 96 2850 53 5.5 14.1 72 120
73 125QJ8-104 50 8 104 2850 53 5.5 14.1 72 120
74 125QJ8-112 50 8 112 2850 53 7.5 18.6 73 120
75 125QJ8-120 50 8 120 2850 53 7.5 18.6 73 120
76 125QJ8-128 50 8 128 2850 53 7.5 18.6 73 120
77 125QJ8-136 50 8 136 2850 53 7.5 18.6 73 120
78 125QJ8-144 50 8 144 2850 53 7.5 18.6 73 120
79 125QJ8-152 50 8 152 2850 53 9.2 23.6 74 120
80 125QJ8-160 50 8 160 2850 53 9.2 23.6 74 120
81 125QJ8-168 50 8 168 2850 53 9.2 23.6 74 120
82 125QJ10-34 50 10 34 2850 54 2.2 6.0 66 120
83 125QJ10-42 50 10 42 2850 54 2.2 6.0 66 120
84 125QJ10-51 50 10 51 2850 54 3 8.6 68 120
85 125QJ10-60 50 10 60 2850 54 4 11.5 70 120
86 125QJ10-68 50 10 68 2850 54 4 11.5 70 120
87 125QJ10-76 50 10 76 2850 54 5.5 14.1 72 120
88 125QJ10-85 50 10 85 2850 54 5.5 14.1 72 120
89 125QJ10-93 50 10 93 2850 54 5.5 14.1 72 120
90 125QJ10-102 50 10 102 2850 54 7.5 18.6 73 120
91 125QJ10-111 50 10 111 2850 54 7.5 18.6 73 120
92 125QJ10-120 50 10 120 2850 54 7.5 18.6 73 120
93 125QJ10-128 50 10 128 2850 54 7.5 18.6 73 120
94 125QJ10-145 50 10 145 2850 54 9.2 23.6 74 120
95 125QJ10-160 50 10 160 2850 54 9.2 23.6 74 120
96 125QJ12-32 50 12 32 2850 55 3 8.6 0.77 120
97 125QJ12-40 50 12 40 2850 55 4 11.5 0.78 120
98 125QJ12-48 50 12 48 2850 55 5.5 14.1 0.79 120
99 125QJ12-56 50 12 56 2850 55 5.5 14.1 0.79 120
100 125QJ12-64 50 12 64 2850 55 5.5 14.1 0.79 120
101 125QJ12-72 50 12 72 2850 55 5.5 14.1 0.79 120
102 125QJ12-80 50 12 80 2850 55 7.5 18.6 0.8 120
103 125QJ12-88 50 12 88 2850 55 7.5 18.6 0.8 120
104 125QJ12-96 50 12 96 2850 55 7.5 18.6 0.8 120
105 125QJ12-104 50 12 104 2850 55 7.5 18.6 0.8 120
106 125QJ12-112 50 12 112 2850 55 9.2 23.6 74 120
107 125QJ12-120 50 12 120 2850 55 9.2 23.6 74 120
108 125QJ12-128 50 12 128 2850 55 9.2 23.6 74 120
109 125QJ15-36 50 15 36 2850 56 4 11.5 70 120
110 125QJ15-45 50 15 45 2850 56 5.5 14.1 72 120
111 125QJ15-54 50 15 54 2850 56 5.5 14.1 72 120
112 125QJ15-63 50 15 63 2850 56 5.5 14.1 72 120
113 125QJ15-72 50 15 72 2850 56 7.5 18.6 73 120
114 125QJ15-81 50 15 81 2850 56 7.5 18.6 73 120
115 125QJ15-90 50 15 90 2850 56 7.5 18.6 73 120
116 125QJ15-99 50 15 99 2850 56 9.2 23.6 74 120
117 125QJ15-108 50 15 108 2850 56 9.2 26.6 74 120
118 125QJ20-32 50 20 32 2850 58 3 8.6 68 120
119 125QJ20-40 50 20 40 2850 58 4 11.5 70 120
120 125QJ20-48 50 20 48 2850 58 5.5 14.1 72 120
121 125QJ20-56 50 20 56 2850 58 5.5 14.1 72 120
122 125QJ20-64 50 20 64 2850 58 7.5 18.6 73 120
123 125QJ20-72 50 20 72 2850 58 7.5 18.6 73 120
124 125QJ20-80 50 20 80 2850 58 9.2 23.6 74 120
125 125QJ20-88 50 20 88 2850 58 9.2 23.6 74 120
126 125QJ20-96 50 20 96 2850 58 9.2 23.6 74 120
127 125QJ25-39 50 25 39 2850 60 5.5 14.1 72 120
128 125QJ25-45 50 25 45 2850 60 5.5 14.1 72 120
129 125QJ25-52 50 25 52 2850 60 7.5 18.6 73 120
130 125QJ25-58 50 25 58 2850 60 7.5 18.6 73 120
131 125QJ25-65 50 25 65 2850 60 7.5 18.6 73 120
132 125QJ25-72 50 25 72 2850 60 9.2 23.6 74 120
133 125QJ25-78 50 25 78 2850 60 9.2 23.6 74 120
134 125QJ32-36 65 32 36 2850 62 5.5 14.1 72 120
135 125QJ32-42 65 32 42 2850 62 7.5 18.6 73 120
136 125QJ32-48 65 32 48 2850 62 7.5 18.6 73 120
137 125QJ32-54 65 32 54 2850 62 9.2 23.6 74 120
138 125QJ32-60 65 32 60 2850 62 9.2 23.6 74 120
139 125QJ40-25 65 40 25 2850 64 5.5 14.1 72 120
140 125QJ40-30 65 40 30 2850 64 5.5 14.1 72 120
141 125QJ40-35 65 40 35 2850 64 7.5 18.6 73 120
142 125QJ40-40 65 40 40 2850 64 9.2 23.6 74 120
143 125QJ40-45 65 40 45 2850 64 9.2 23.6 74 120
144 125QJ40-50 65 40 50 2850 64 9.2 23.6 74 120
145 150QJ5-50 40 5 50 2850 58 3 8.1 74 143
146 150QJ5-100 40 5 100 2850 58 3 8.1 74 143
147 150QJ5-150 40 5 150 2850 58 4 10.5 75 143
148 150QJ5-200 40 5 200 2850 58 5.5 14.0 76 143
149 150QJ5-250 40 5 250 2850 58 7.5 18.8 77 143
150 150QJ10-50 50 10 50 2850 63 3 8.1 74 143
151 150QJ10-70 50 10 70 2850 63 4 9.5 75 143
152 150QJ10-100 50 10 100 2850 63 5.5 14.0 76 143
153 150QJ10-128 50 10 128 2850 63 5.5 14.0 76 143
154 150QJ10-150 50 10 150 2850 63 7.5 18.8 77 143
155 150QJ10-200 50 10 200 2850 63 11 26.8 78.5 143
156 150QJ10-250 50 10 250 2850 63 13 31.5 79 143
157 150QJ10-300 50 10 300 2850 63 15 36.1 79 143
158 150QJ20-39 50 20 39 2850 64 4 10.5 75 143
159 150QJ20-52 50 20 52 2850 64 5.5 14.0 76 143
160 150QJ20-65 50 20 65 2850 64 7.5 18.8 77 143
161 150QJ20-72 50 20 72 2850 64 7.5 18.8 77 143
162 150QJ20-78 50 20 78 2850 64 7.5 18.8 77 143
163 150QJ20-85 50 20 85 2850 64 9.2 22.9 78 143
164 150QJ20-98 50 20 98 2850 64 9.2 22.9 78 143
165 150QJ20-104 50 20 104 2850 64 11 26.8 78.5 143
166 150QJ20-111 50 20 111 2850 64 11 26.8 78.5 143
167 150QJ20-137 50 20 137 2850 64 15 36.1 79 143
168 150QJ20-143 50 20 143 2850 64 15 36.1 79 143
169 150QJ20-156 50 20 156 2850 64 15 36.1 79 143
170 150QJ20-176 50 20 176 2850 64 18.5 43.9 79.5 143
171 150QJ20-182 50 20 182 2850 64 18.5 43.9 79.5 143
172 150QJ32-24 65 32 24 2850 66 4 10.5 75 143
173 150QJ32-36 65 32 36 2850 66 5.5 14.0 76 143
174 150QJ32-42 65 32 42 2850 66 7.5 18.8 77 143
175 150QJ32-54 65 32 54 2850 66 9.2 22.9 78 143
176 150QJ32-66 65 32 66 2850 66 11 26.8 78.5 143
177 150QJ32-72 65 32 72 2850 66 13 31.5 79 143
178 150QJ32-84 65 32 84 2850 66 13 31.5 79 143
179 150QJ32-96 65 32 96 2850 66 15 36.1 79 143
180 150QJ32-108 65 32 108 2850 66 18.5 43.9 79.5 143
181 150QJ32-114 65 32 114 2850 66 18.5 43.9 79.5 143
182 150QJ40-24 65 40 24 2850 66.5 5.5 14.0 76 143
183 150QJ40-36 65 40 36 2850 66.5 7.5 18.8 77 143
184 150QJ40-42 65 40 42 2850 66.5 9.2 22.9 78 143
185 150QJ40-54 65 40 54 2850 66.5 9.2 22.9 78 143
186 150QJ40-66 65 40 66 2850 66.5 13 31.5 79 143
187 150QJ40-72 65 40 72 2850 66.5 15 36.1 79 143
188 150QJ40-84 65 40 84 2850 66.5 15 36.1 79 143
189 150QJ40-90 65 40 90 2850 66.5 18.5 43.9 79.5 143
190 150QJ40-96 65 40 96 2850 66.5 18.5 43.9 79.5 143
191 150QJ50-30 75 50 30 2850 67 5.5 14.0 76 143
192 150QJ50-36 75 50 36 2850 67 7.5 18.8 77 143
193 150QJ50-42 75 50 42 2850 67 9.2 22.9 78 143
194 150QJ50-50 75 50 50 2850 67 11 26.8 78.5 143
195 150QJ50-56 75 50 56 2850 67 13 31.5 79 143
196 150QJ50-63 75 50 63 2850 67 15 36.1 79 143
197 150QJ50-70 75 50 70 2850 67 18.5 43.9 79.5 143
198 150QJ50-78 75 50 78 2850 67 18.5 43.9 79.5 143
199 150QJ63-24 75 63 24 2850 68 7.5 18.8 77 143
200 150QJ63-36 75 63 36 2850 68 11 26.8 78.5 143
201 150QJ63-42 75 63 42 2850 68 13 31.5 79 143
202 150QJ63-48 75 63 48 2850 68 13 31.5 79 143
203 150QJ63-54 75 63 54 2850 68 15 36.1 79 143
204 150QJ63-60 75 63 60 2850 68 18.5 43.9 79.5 143
205 150QJ63-66 75 63 66 2850 68 18.5 43.9 79.5 143
206 175QJ5-36 40 5 36 2850 52 2.2 6.0 72 168
207 175QJ5-54 40 5 54 2850 52 3 7.8 74 168
208 175QJ5-72 40 5 72 2850 52 3 7.8 74 168
209 175QJ5-90 40 5 90 2850 52 4 10.1 76 168
210 175QJ5-108 40 5 108 2850 52 5.5 13.6 77 168
211 175QJ5-126 40 5 126 2850 52 5.5 13.6 77 168
212 175QJ5-144 40 5 144 2850 52 5.5 13.6 77 168
213 175QJ10-36 50 10 36 2850 53 3 7.8 74 168
214 175QJ10-54 50 10 54 2850 53 4 10.1 76 168
215 175QJ10-72 50 10 72 2850 53 5.5 13.6 77 168
216 175QJ10-90 50 10 90 2850 53 7.5 18.4 77.5 168
217 175QJ10-108 50 10 108 2850 53 7.5 18.4 77.5 168
218 175QJ10-126 50 10 126 2850 53 9.2 22.1 78 168
219 175QJ15-26 50 15 26 2850 58 2.2 6.0 72 168
220 175QJ15-39 50 15 39 2850 58 3 7.8 74 168
221 175QJ15-52 50 15 52 2850 58 4 10.1 76 168
222 175QJ15-65 50 15 65 2850 58 5.5 13.6 77 168
223 175QJ15-78 50 15 78 2850 58 7.5 18.4 77.5 168
224 175QJ15-91 50 15 91 2850 58 7.5 18.4 77.5 168
225 175QJ15-104 50 15 104 2850 58 9.2 22.1 78 168
226 175QJ20-26 50 20 26 2850 64 3 7.8 74 168
227 175QJ20-39 50 20 39 2850 64 4 10.1 76 168
228 175QJ20-52 50 20 52 2850 64 5.5 13.6 77 168
229 175QJ20-65 50 20 65 2850 64 7.5 18.4 77.5 168
230 175QJ20-78 50 20 78 2850 64 7.5 18.4 77.5 168
231 175QJ20-91 50 20 91 2850 64 9.2 22.1 78 168
232 175QJ20-104 50 20 104 2850 64 11 26.1 79 168
233 175QJ20-130 50 20 130 2850 64 13 30.1 80 168
234 175QJ20-156 50 20 156 2850 64 15 34.7 80 168
235 175QJ20-182 50 20 182 2850 64 18.5 42.6 80.5 168
236 175QJ20-208 50 20 208 2850 64 22 49.7 81 168
237 175QJ20-247 50 20 247 2850 64 25 56.5 81 168
238 175QJ25-26 50 25 26 2850 66 3 7.8 74 168
239 175QJ25-39 50 25 39 2850 66 5.5 13.6 77 168
240 175QJ25-65 50 25 65 2850 66 7.5 18.4 77.5 168
241 175QJ25-78 50 25 78 2850 66 9.2 22.1 78 168
242 175QJ25-91 50 25 91 2850 66 11 26.1 79 168
243 175QJ25-104 50 25 104 2850 66 13 30.1 80 168
244 175QJ25-130 50 25 130 2850 66 15 34.7 80 168
245 175QJ25-156 50 25 156 2850 66 18.5 42.6 80.5 168
246 175QJ25-182 50 25 182 2850 66 22 49.7 81 168
247 175QJ25-208 50 25 208 2850 66 25 56.5 81 168
248 175QJ32-24 65 32 24 2850 67 4 10.1 76 168
249 175QJ32-36 65 32 36 2850 67 5.5 13.6 77 168
250 175QJ32-48 65 32 48 2850 67 7.5 18.4 77.5 168
251 175QJ32-60 65 32 60 2850 67 9.2 22.1 78 168
252 175QJ32-72 65 32 72 2850 67 11 26.1 79 168
253 175QJ32-84 65 32 84 2850 67 13 30.1 80 168
254 175QJ32-96 65 32 96 2850 67 15 34.7 80 168
255 175QJ32-120 65 32 120 2850 67 18.5 42.6 80.5 168
256 175QJ32-144 65 32 144 2850 67 22 49.7 81 168
257 175QJ32-168 65 32 168 2850 67 25 56.5 81 168
258 175QJ40-36 65 40 36 2850 70 7.5 18.4 77.5 168
259 175QJ40-48 65 40 48 2850 70 9.2 22.1 78 168
260 175QJ40-60 65 40 60 2850 70 11 26.1 79 168
261 175QJ40-72 65 40 72 2850 70 13 30.1 80 168
262 175QJ40-96 65 40 96 2850 70 18.5 42.6 80.5 168
263 175QJ40-120 65 40 120 2850 70 22 49.7 81 168
264 175QJ40-132 65 40 132 2850 70 22 56.5 81 168
265 175QJ50-24 75 50 24 2850 72 5.5 13.6 77 168
266 175QJ50-36 75 50 36 2850 72 7.5 18.4 77.5 168
267 175QJ50-48 75 50 48 2850 72 11 26.1 79 168
268 175QJ50-60 75 50 60 2850 72 13 30.1 80 168
269 175QJ50-84 75 50 84 2850 72 18.5 42.6 80.5 168
270 175QJ50-96 75 50 96 2850 72 22 49.7 81 168
271 175QJ50-108 75 50 108 2850 72 25 56.5 81 168
272 175QJ50-120 75 50 120 2850 72 30 67.8 81.5 168
273 175QJ63-22 75 63 22 2850 72 7.5 18.4 77.5 168
274 175QJ63-33 75 63 33 2850 72 9.2 22.1 78 168
275 175QJ63-44 75 63 44 2850 72 13 30.1 80 168
276 175QJ63-55 75 63 55 2850 72 15 34.7 80 168
277 175QJ63-66 75 63 66 2850 72 18.5 42.6 80.5 168
278 175QJ63-77 75 63 77 2850 72 22 49.7 81 168
279 175QJ63-88 75 63 88 2850 72 25 56.5 81 168
280 175QJ63-99 75 63 99 2850 72 30 67.8 81.5 168
281 175QJ80-9 100 80 9 2850 73 4 10.1 76 168
282 175QJ80-18 100 80 18 2850 73 7.5 18.4 77.5 168
283 175QJ80-27 100 80 27 2850 73 11 26.1 79 168
284 175QJ80-36 100 80 36 2850 73 15 34.7 80 168
285 175QJ80-45 100 80 45 2850 73 18.5 42.6 80.5 168
286 175QJ80-54 100 80 54 2850 73 22 49.7 81 168
287 175QJ80-63 100 80 63 2850 73 25 56.5 81 168
288 175QJ80-72 100 80 72 2850 73 25 56.5 81 168
289 175QJ80-81 100 80 81 2850 73 30 67.8 81.5 168
290 200QJ20-40 50 20 40 2850 66 4 10.1 76 184
291 200QJ20-54 50 20 54 2850 66 5.5 13.6 77 184
292 200QJ20-81 50 20 81 2850 66 7.5 18.0 78 184
293 200QJ20-105 50 20 105 2850 66 9.2 21.7 78.5 184
294 200QJ20-120 50 20 120 2850 66 13 29.8 80 184
295 200QJ20-135 50 20 135 2850 66 13 29.8 80 184
296 200QJ20-150 50 20 150 2850 66 18.5 43.1 81.5 184
297 200QJ20-180 50 20 180 2850 66 18.5 43.1 81.5 184
298 200QJ20-210 50 20 210 2850 66 22 48.3 82.5 184
299 200QJ20-230 50 20 230 2850 66 25 54.5 83 184
300 200QJ20-260 50 20 260 2850 66 30 65.4 83 184
301 200QJ20-290 50 20 290 2850 66 37 79.7 84 184
302 200QJ25-28 50 25 28 2850 68 4 10.1 76 184
303 200QJ25-42 50 25 42 2850 68 5.5 13.6 77 184
304 200QJ25-56 50 25 56 2850 68 7.5 18.0 78 184
305 200QJ25-70 50 25 70 2850 68 9.2 21.7 78.5 184
306 200QJ25-98 50 25 98 2850 68 11 25.8 79 184
307 200QJ25-112 50 25 112 2850 68 13 29.8 80 184
308 200QJ25-126 50 25 126 2850 68 15 29.8 80 184
309 200QJ25-154 50 25 154 2850 68 18.5 43.1 81.5 184
310 200QJ25-182 50 25 182 2850 68 22 48.3 82.5 184
311 200QJ25-210 50 25 210 2850 68 25 54.5 83 184
312 200QJ25-252 50 25 252 2850 68 30 65.4 83 184
313 200QJ25-308 50 25 308 2850 68 37 79.7 84 184
314 200QJ32-26 65 32 26 2850 70 4 10.1 76 184
315 200QJ32-39 65 32 39 2850 70 5.5 13.6 77 184
316 200QJ32-52 65 32 52 2850 70 7.5 18.0 78 184
317 200QJ32-65 65 32 65 2850 70 9.2 21.7 78.5 184
318 200QJ32-78 65 32 78 2850 70 11 25.8 79 184
319 200QJ32-91 65 32 91 2850 70 13 29.8 80 184
320 200QJ32-104 65 32 104 2850 70 15 29.8 80 184
321 200QJ32-130 65 32 130 2850 70 18.5 43.1 81.5 184
322 200QJ32-143 65 32 143 2850 70 22 48.3 82.5 184
323 200QJ32-169 65 32 169 2850 70 25 54.5 83 184
324 200QJ32-195 65 32 195 2850 70 30 65.4 83 184
325 200QJ32-247 65 32 247 2850 70 37 79.7 84 184
326 200QJ40-26 65 40 26 2850 72 5.5 13.6 77 184
327 200QJ40-39 65 40 39 2850 72 7.5 18.0 78 184
328 200QJ40-52 65 40 52 2850 72 9.2 21.7 78.5 184
329 200QJ40-65 65 40 65 2850 72 15 29.8 80 184
330 200QJ40-78 65 40 78 2850 72 18.5 43.1 81.5 184
331 200QJ40-91 65 40 91 2850 72 22 48.3 82.5 184
332 200QJ40-104 65 40 104 2850 72 22 48.3 82.5 184
333 200QJ40-117 65 40 117 2850 72 22 48.3 82.5 184
334 200QJ40-130 65 40 130 2850 72 25 54.5 83 184
335 200QJ40-143 65 40 143 2850 72 25 54.5 83 184
336 200QJ40-169 65 40 169 2850 72 30 65.4 83 184
337 200QJ40-208 65 40 208 2850 72 37 79.7 84 184
338 200QJ50-26 75 50 26 2850 74 5.5 13.6 77 184
339 200QJ50-39 75 50 39 2850 74 9.2 21.7 78.5 184
340 200QJ50-52 75 50 52 2850 74 11 25.8 79 184
341 200QJ50-65 75 50 65 2850 74 15 29.8 80 184
342 200QJ50-78 75 50 78 2850 74 18.5 43.1 81.5 184
343 200QJ50-91 75 50 91 2850 74 22 48.3 82.5 184
344 200QJ50-104 75 50 104 2850 74 25 54.5 83 184
345 200QJ50-117 75 50 117 2850 74 30 65.4 83 184
346 200QJ50-130 75 50 130 2850 74 30 65.4 83 184
347 200QJ50-143 75 50 143 2850 74 37 79.7 84 184
348 200QJ50-156 75 50 156 2850 74 37 79.7 84 184
349 200QJ63-24 75 63 24 2850 74 7.5 18.0 78 184
350 200QJ63-36 75 63 36 2850 74 11 25.8 79 184
351 200QJ63-48 75 63 48 2850 74 15 29.8 80 184
352 200QJ63-60 75 63 60 2850 74 18.5 43.1 81.5 184
353 200QJ63-72 75 63 72 2850 74 22 48.3 82.5 184
354 200QJ63-84 75 63 84 2850 74 25 54.5 83 184
355 200QJ63-96 75 63 96 2850 74 30 65.4 83 184
356 200QJ63-108 75 63 108 2850 74 30 65.4 83 184
357 200QJ63-120 75 63 120 2850 74 37 79.7 84 184
358 200QJ63-144 75 63 144 2850 74 45 96.9 84 184
359 200QJ80-22 100 80 22 2850 75 7.5 18.0 78 184
360 200QJ80-33 100 80 33 2850 75 11 25.8 79 184
361 200QJ80-44 100 80 44 2850 75 15 29.8 80 184
362 200QJ80-55 100 80 55 2850 75 18.5 43.1 81.5 184
363 200QJ80-66 100 80 66 2850 75 22 48.3 82.5 184
364 200QJ80-77 100 80 77 2850 75 25 54.5 83 184
365 200QJ80-88 100 80 88 2850 75 30 65.4 83 184
366 200QJ80-99 100 80 99 2850 75 37 79.7 84 184
367 200QJ80-121 100 80 121 2850 75 45 96.9 84 184
368 200QJ100-18 100 100 18 2850 75 9.2 21.7 78.5 184
369 200QJ100-36 100 100 36 2850 75 18.5 43.1 81.5 184
370 200QJ100-45 100 100 45 2850 75 22 48.3 82.5 184
371 200QJ100-54 100 100 54 2850 75 25 54.5 83 184
372 200QJ100-63 100 100 63 2850 75 30 65.4 83 184
373 200QJ100-72 100 100 72 2850 75 37 79.7 84 184
374 200QJ100-90 100 100 90 2850 75 45 96.9 84 184
375 250QJ50-80 75 50 80 2850 72 18.5 43.1 82 233
376 250QJ50-100 75 50 100 2850 72 22 48.2 83 233
377 250QJ50-120 75 50 120 2850 72 22 48.2 83 233
378 250QJ50-140 75 50 140 2850 72 30 65.4 84.5 233
379 250QJ50-160 75 50 160 2850 72 37 79.7 85 233
380 250QJ50-200 75 50 200 2850 72 45 94.0 85.5 233
381 250QJ50-240 75 50 240 2850 72 55 114.3 86 233
382 250QJ50-280 75 50 280 2850 72 63 130.9 86 233
383 250QJ50-320 75 50 320 2850 72 75 152.3 87 233
384 250QJ80-60 100 80 60 2875 75 22 48.2 83 233
385 250QJ80-80 100 80 80 2875 75 30 65.4 84.5 233
386 250QJ80-100 100 80 100 2875 75 37 79.7 85 233
387 250QJ80-120 100 80 120 2875 75 45 94.0 85.5 233
388 250QJ80-140 100 80 140 2875 75 55 114.3 86 233
389 250QJ80-160 100 80 160 2875 75 63 130.9 86 233
390 250QJ80-200 100 80 200 2875 75 75 152.3 87 233
391 250QJ80-240 100 80 240 2875 75 90 182.8 87 233
392 250QJ100-18 125 100 18 2875 75 7.5 18.0 78 233
393 250QJ100-36 125 100 36 2875 75 15 29.8 80 233
394 250QJ100-54 125 100 54 2875 75 25 54.5 84 233
395 250QJ100-72 125 100 72 2875 75 30 65.4 84.5 233
396 250QJ100-108 125 100 108 2875 75 45 94.0 85.5 233
397 250QJ100-126 125 100 126 2875 75 55 114.3 86 233
398 250QJ100-144 125 100 144 2875 75 63 130.9 86 233
399 250QJ100-162 125 100 162 2875 75 75 152.3 87 233
400 250QJ100-198 125 100 198 2875 75 90 182.8 87 233
401 250QJ100-216 125 100 216 2875 75 100 210.4 87 233
402 250QJ125-16 125 125 16 2875 76 9.2 21.7 78.5 233
403 250QJ125-32 125 125 32 2875 76 18.5 43.1 82 233
404 250QJ125-48 125 125 48 2875 76 25 54.5 84 233
405 250QJ125-64 125 125 64 2875 76 37 79.7 85 233
406 250QJ125-80 125 125 80 2875 76 45 94.0 85.5 233
407 250QJ125-96 125 125 96 2875 76 55 114.3 86 233
408 250QJ125-112 125 125 112 2875 76 63 130.9 86 233
409 250QJ125-128 125 125 128 2875 76 75 152.3 87 233
410 250QJ125-160 125 125 160 2875 76 90 182.8 87 233
411 250QJ125-176 125 125 176 2875 76 100 210.4 87 233
412 250QJ125-192 125 125 192 2875 76 110 220.8 87.5 233
413 250QJ140-15 125 140 15 2875 76 9.2 21.7 78.5 233
414 250QJ140-30 125 140 30 2875 76 18.5 43.1 82 233
415 250QJ140-45 125 140 45 2875 76 30 65.4 84.5 233
416 250QJ140-60 125 140 60 2875 76 37 79.7 85 233
417 250QJ140-75 125 140 75 2875 76 45 94.0 85.5 233
418 250QJ140-90 125 140 90 2875 76 55 114.3 86 233
419 250QJ140-105 125 140 105 2875 76 63 130.9 86 233
420 250QJ140-120 125 140 120 2875 76 75 152.3 87 233
421 250QJ140-150 125 140 150 2875 76 90 182.8 87 233
422 250QJ140-165 125 140 165 2875 76 100 210.4 87 233
423 250QJ140-180 125 140 180 2875 76 110 220.8 87.5 233
424 250QJ200-40 150 200 40 2875 75 37 79.7 85 233
425 250QJ200-60 150 200 60 2875 75 55 114.3 86 233
426 250QJ200-80 150 200 80 2875 75 75 152.3 87 233
427 250QJ200-100 150 200 100 2875 75 90 182.8 87 233
428 250QJ200-120 150 200 120 2875 75 100 210.4 87 233
429 250QJ200-140 150 200 140 2875 75 125 249.5 87.5 233
430 300QJ140-63 125 140 63 2900 75 37 79.7 85 281
431 300QJ140-84 125 140 84 2900 75 55 114.3 85 281
432 300QJ140-105 125 140 105 2900 75 63 132.5 85 281
433 300QJ140-126 125 140 126 2900 75 75 157.7 86 281
434 300QJ140-147 125 140 147 2900 75 90 187.1 86 281
435 300QJ140-168 125 140 168 2900 75 100 210.4 86 281
436 300QJ140-189 125 140 189 2900 75 110 220.8 87 281
437 300QJ140-210 125 140 210 2900 75 125 249.5 87.5 281
438 300QJ140-231 125 140 231 2900 75 140 277.8 88 281
439 300QJ140-252 125 140 252 2900 75 160 317.5 88 281
440 300QJ140-294 125 140 294 2900 75 185 367.1 88 281
441 300QJ140-336 125 140 336 2900 75 220 439.2 88.5 281
442 300QJ200-40 150 200 40 2900 76 37 79.7 85 281
443 300QJ200-60 150 200 60 2900 76 55 114.3 85 281
444 300QJ200-80 150 200 80 2900 76 75 157.7 86 281
445 300QJ200-100 150 200 100 2900 76 90 187.1 86 281
446 300QJ200-120 150 200 120 2900 76 100 210.4 86 281
447 300QJ200-140 150 200 140 2900 76 125 249.5 87.5 281
448 300QJ200-160 150 200 160 2900 76 140 277.8 88 281
449 300QJ200-180 150 200 180 2900 76 160 317.5 88 281
450 300QJ200-200 150 200 200 2900 76 185 367.1 88 281
451 300QJ200-240 150 200 240 2900 76 220 439.2 88.5 281
452 300QJ240-44 150 240 44 2900 76 45 94.0 85.5 281
453 300QJ240-66 150 240 66 2900 76 75 157.7 86 281
454 300QJ240-88 150 240 88 2900 76 90 187.1 86 281
455 300QJ240-110 150 240 110 2900 76 110 220.8 87 281
456 300QJ240-132 150 240 132 2900 76 140 277.8 88 281
457 300QJ240-154 150 240 154 2900 76 160 317.5 88 281
458 300QJ240-176 150 240 176 2900 76 185 367.1 88 281
459 300QJ320-42 200 320 42 2900 77 55 114.3 85 281
460 300QJ320-63 200 320 63 2900 77 90 187.1 86 281
461 300QJ320-84 200 320 84 2900 77 110 220.8 87 281
462 300QJ320-105 200 320 105 2900 77 140 277.8 88 281
463 300QJ320-126 200 320 126 2900 77 160 317.5 88 281
464 300QJ320-147 200 320 147 2900 77 185 367.1 88 281
465 300QJ400-34 200 400 34 2900 77 55 114.3 85 281
466 300QJ400-51 200 400 51 2900 77 90 187.1 86 281
467 300QJ400-68 200 400 68 2900 77 125 249.5 87.5 281
468 300QJ400-85 200 400 85 2900 77 140 277.8 88 281
469 300QJ400-102 200 400 102 2900 77 165 317.5 88 281
470 300QJ400-119 200 400 119 2900 77 185 367.1 88 281
471 350QJ320-22 200 320 22 1450 76 30 65.4 84 330
472 350QJ320-33 200 320 33 1450 76 45 96.9 85 330
473 350QJ320-44 200 320 44 1450 76 63 132.5 86 330
474 350QJ320-55 200 320 55 1450 76 75 157.7 86 330
475 350QJ320-66 200 320 66 1450 76 90 187.1 87 330
476 350QJ320-77 200 320 77 1450 76 110 224.7 87.5 330
477 350QJ320-88 200 320 88 1450 76 125 255.4 87.5 330
478 350QJ320-99 200 320 99 1450 76 140 284.4 88 330
479 350QJ320-110 200 320 110 1450 76 160 325.0 88 330
480 400QJ500-15 250 500 15 1450 77 30 65.4 84 377
481 400QJ500-30 250 500 30 1450 77 63 132.5 86 377
482 400QJ500-45 250 500 45 1450 77 90 187.1 87 377
483 400QJ500-60 250 500 60 1450 77 125 255.4 88 377


八、订货须知：
    1.请提供以下详细数据：①型号②口径（mm）③扬程（m）④流量⑤电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨是否带附件，以便我们的为您正确选型。
    2.若已经由设计单位选定我公司QJ型井用潜水泵的产品型号，请按深井泵型号直接向我司销售部订购。
    3.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我司的技术工程师为您选型确认。


九、安装示意图：




十、注意事项：
    QJ型井用潜水泵电缆接头应严格按附图进行：
    1．下井前应检查，各部螺丝有无松动，电缆有无破口，电机是否漏水，电机轴、水泵轴转动是否灵活无阻；
    2．下井前检查电机电阻应在150兆欧以上；
    3．电机注水要认真防止假满，切忌未灌满清水即开始运行；
    4．保护开关和启动设备应按规定配齐；
    5．电机运转2500小时应进行一次大修，l500小时应进行小检修；
    6．电泵停机存放时应把电机内存水放完；
    7．严禁不懂装懂野蛮拆装、修理应在本厂或定点修理厂进行；
    8．禁止频繁“开"、“停"；
    9．安装电泵时谨防异物掉入井内；
    10．如遇下列情况应停机检修：
       (1)电流电压超过额定值。
       (2)流量明显减少。
       (3)水泵间歇出水或响声震动较大。
       (4)保护开关频繁跳闸。
       (5)电机绝缘，电阻低于0.5兆欧。


十一、联系我们：

    公司名称：上海毅东泵业有限公司
    公司官网：http://www.shyidong.com
    公司电话：021-51860791
    企业 QQ：1951087218
    邮      箱：1951087218@qq.com
    业务手机：15317715120   18221891460
    地      址：上海市浦东新区万祥镇宏祥北路83弄
    如果您有毅东相关产品的需求，欢迎您及时致电、在线QQ/微信等方式与我们取得联系，我们将竭诚为您服务，让您采购更加合理高效的优质产品，上海毅东泵业期待与您长期合作，希望我们能够合作愉快!


注：1.本网页显示的泵图片、尺寸、标准、参数表等样本信息，都为上海毅东泵业有限公司所有，请勿转载，转载必究。
    2.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。

友情链接

网站首页 关于毅东 产品展示 新闻资讯 客户案例 人才招聘 客服中心 联系我们
版权所有：上海毅东泵业制造有限公司
服务热线：021-51860791
联系电话：153-1771-5120
公司传真：021-51860791
公司地址：上海市浦东新区万祥镇宏祥北路83弄
网站备案：沪ICP备17007713号
二维码手机二维码
主营:   中开泵     不锈钢耐腐蚀管道泵     无堵塞液下泵     不锈钢多级泵     耐高温循环泵     磁力离心泵     qby气动隔膜泵     无负压供水设备     工程塑料隔膜泵
