QS型充水式潜水泵

浏览量:4639

一、产品概述:
    QS型充水式潜水泵是我司根据多年生产潜水电泵经验结合市场需求,采用优秀的水力模型而设计的一种体积小,性能可靠,机泵一体、潜水式的提水工具。QS型充水式潜水泵的电机、水泵组装成一体、结构简单、且安装拆卸方便、安装占地面积少、使用维护简单、运转安全可靠。
    QS型充水式潜水泵为目前国内最流行也是用的喷泉潜水泵,QS喷泉泵的特点就是采购水浸式电机,电机直接充水,靠水冷却电机,与常规的干式电机与油浸式电机相比有个明显的优势:
    1.当QS型充水式潜水泵出现故障时水泵不现出现漏油现象,从而对水质产生污染。但干式电机潜水泵与油浸式电机潜水泵相比就完全不同了,由于水泵电机靠油冷却与润滑,故存在隐患。
    2.QS型充水式潜水泵采用防漏电4蕊电缆带有接地线,可在运行的当中有效的防止漏止,对人员造成的伤害。
    3.QS型充水式潜水泵中间进水位带有不锈钢滤网,万一水池中存在大颗粒杂物,可隔绝杂物不进入水泵,对水泵也是一个很好的保护。
    4.QS型充水式潜水泵采用法兰式出口,安装维护十分简便,直接接管路即可,拧上螺丝即可,也可加装出水头,配合软管直接使用,电机F级绝缘,能满足音乐喷泉对电机频繁启动的要求,产品符合JB/T8092-1996标准规定。适用于各种化工企业、水景工程、及矿山特殊环境等场合适用,可用于输送轻微腐蚀性液体。


二、适用范围:
    QS型充水式潜水泵广泛用于农田排灌、工业及民用建筑工地的供、排水系统、喷泉工程、以及丘陵、山区的引水、低洼地区的排涝等。


三、工作条件:
    1.额定频率为50HZ、额定电压为350+/-5%伏的三相交流电源。
    2.水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深最少在一米以上。
    3.使用时应完全浸入水中运行,潜水深度不小于0.5米,不大于5米。
    4.水温一般不得高于30度。
    5.水质要求:
           (1)水中含砂量不大于0.01%(重量比);
           (2)PH值在6.5-8.5范围;
           (3)氯离子含量不大于40毫克/生。如一般常温清水、井水、河水、湖水。
    6.应配置相应的启动保护器,可靠接地。


四、型号意义:
        QS15-52/2-5.5
    QS-充水式潜水电泵
    15-额定流量(立方米/每小时)
    52-额定扬程(m)
    2-级数
    5.5-电机额定功率(kW)


五、产品特点:
    1.QS型充水式潜水泵泵电一体、无污染、耐腐蚀、结构紧凑、耐磨损、适用简单、耐强度、无需饮水、双端密封。
    2.QS型充水式潜水泵电器保护、设计合理、经久耐用、安全可靠。
    3.QS型充水式潜水泵采用不锈钢滤网护罩(可防大颗粒杂质进入泵内),三相四线电缆。
    4.QS型充水式潜水泵整泵漏电保护措施:采用定电位接地装置。

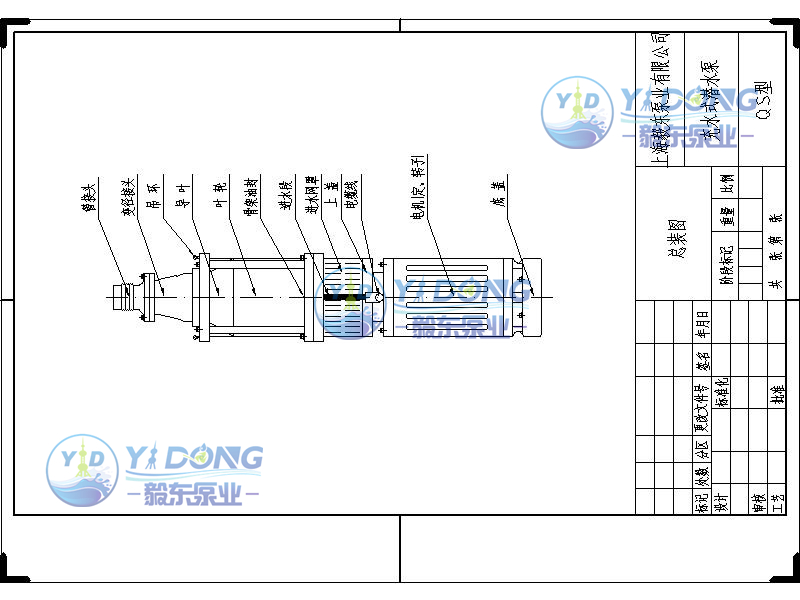

六、结构说明:【附结构设计图】



    QS型充水式潜水泵是由水泵、电机两大部分组成,水泵位于电泵上部,为离心式结构。电动机位于电泵下部,为充水式三相异步电动机。充水式电动机定子绕组和铁心直接浸在水中,冷却效果好,不产生污染,从而突破了其他电泵工作时“O”形密封圈,机械密封件等渗水到电机腔内的弊端,大大提高了电泵的使用效率。


七、技术参数:

序号 规格型号 流量 扬程 配套功率 出水口经 最大外径 高度 重量
m3/h m KW mm mm mm Kg
1 QS8.4-40/2-2.2 8.4 40 2.2 40 252 480 51
2 QS10-15/1-1.5 10 15 1.5 50 184 651 60
3 QS10-30/2-2.2 10 30 2.2 50 184 779 68
4 QS10-45/3-3 10 45 3 50 184 912 71
5 QS10-60/4-4 10 60 4 50 184 1040 82
6 QS10-75/5-5.5 10 75 5.5 50 184 1173 92
7 QS10-90/6-5.5 10 90 5.5 50 184 1291 100
8 QS10-105/7-7.5 10 105 7.5 50 184 1439 110
9 QS15-14/1-1.5 15 14 1.5 50 184 650 59
10 QS15-26-2.2 15 26 2.2 50 260 651 56
11 QS15-40/2-3 15 40 3 50 260 675 65
12 QS15-52/2-4 15 52 4 50 260 690 70
13 QS15-70/3-5.5 15 70 5.5 50 260 743 76
14 QS15-72/5-7.5 15 72 7.5 50 184 1203 93
15 QS15-87/6-7.5 15 87 7.5 50 184 1321 101
16 QS15-101/7-9.2 15 101 9.2 50 184 1454 110
17 QS20-14/1-1.5 20 14 1.5 65 184 651 60
18 QS20-28/2-3 20 28 3 65 184 794 68
19 QS20-42/3-4 20 42 4 65 184 922 76
20 QS20-50/3-5.5 20 50 5.5 65 168 910 80
21 QS20-65/4-5.5 20 65 5.5 65 184 1055 84
22 QS20-70/5-7.5 20 70 7.5 65 184 1203 94
23 QS20-81/6-7.5 20 81 7.5 65 184 1321 96
24 QS20-87/7-9.2 20 87 9.2 65 184 1451 111
25 QS25-17-2.2 25 17 2.2 75 242 608 54
26 QS25-25-3 25 25 3 75 292 636 62
27 QS25-28/2-4 25 28 4 75 184 804 62
28 QS25-34/2-4 25 34 4 75 242 704 68
29 QS25-42/3-5.5 25 42 5.5 75 184 937 72
30 QS25-56/4-7.5 25 56 7.5 75 184 1085 83
31 QS25-70/5-9.2 25 70 9.2 75 184 1218 96
32 QS25-84/6-11 25 84 11 75 184 1366 105
33 QS30-36/2-5.5 30 36 5.5 75 184 815 72
34 QS32-26/2-4 32 26 4 75 184 804 62
35 QS32-39/3-5.5 32 39 5.5 75 184 937 72
36 QS32-52/4-7.5 32 52 7.5 75 184 1085 83
37 QS32-65/5-9.2 32 65 9.2 75 184 1218 96
38 QS32-78/6-11 32 78 11 75 184 1366 105
39 QS40-17/1-3 40 17 3 100 184 67 59
40 QS40-21-4 40 21 4 75 184 67 56
41 QS40-26/2-5.5 40 26 5.5 75 184 819 62
42 QS40-30/2-5.5 40 30 5.5 75 184 790 69
43 QS40-39/3-7.5 40 39 7.5 75 184 967 72
44 QS40-40/2-7.5 40 40 7.5 75 184 846 78
45 QS40-52/4-9.2 40 52 9.2 75 184 1100 82
46 QS40-65/5-11 40 65 11 75 184 1248 93
47 QS50-15/1-4 50 15 4 100 184 686 58
48 QS50-30/2-7.5 50 30 7.5 100 184 849 70
49 QS50-36/3-7.5 50 36 7.5 100 184 1070 83
50 QS50-45/3-11 50 45 11 100 184 1012 82
51 QS65-7-2.2 65 7 2.2 100 184 665 48
52 QS65-10-3 65 10 3 100 184 711 68
53 QS65-15/1-5.5 65 15 5.5 100 184 701 61
54 QS65-30/2-9.2 65 30 9.2 100 184 864 71
55 QS80-14/1-5.5 80 14 5.5 100 184 701 61
56 QS80-22/2-7.5 80 22 7.5 100 184 849 69
57 QS80-28/2-9.2 80 28 9.2 100 184 864 71
58 QS100-9-4 100 9 4 126 198 730 65
59 QS100-17-7.5 100 17 7.5 100 184 673 67
60 QS200-6.5-5.5 200 6.5 5.5 150 150 861 72
61 QS250-5-5.5 250 5 5.5 150 150 861 73

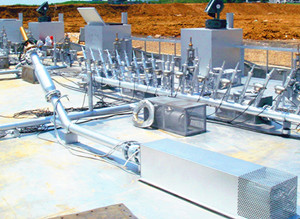

八、使用现场:
    注:在安装使用设备前,请检察QS型充水式潜水泵电缆或外观有无破损或异常,如发现问题,请采取安全措施。
