S/SH型老款水平中开双吸泵

浏览量:3729

一、产品概述:
    S/SH型水平中开双吸泵(老款)是执行国家标准GB/T 5657-1995《离心泵技术条件》,与其它同类型的泵相比较具有寿命长、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。泵体的设计压力为1.6MPa和2.0MPa。为满足世界范围用户的不同要求,相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。泵体的进出口法兰均位于下泵体,这样可以在不拆卸系统管路的情况下取出转子,维修方便部分泵体采用双流道设计,以减少径向力,从而延长机封和轴承的寿命。对叶轮进行动平衡,确保泵的运行平稳。轴径较粗,轴承间距较短,从而减小了轴的挠度,延长了机械密封和轴承的寿命。轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封,可以在不拆卸泵盖的情况下更换密封装置。独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。另外,根据用户的实际需要,S/SH型水平中开双吸泵(老款)的材料可以选铸铁、304不锈钢等材质。


二、适用范围:
    S/SH型水平中开双吸泵(老款)适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。


三、工作条件:
     泵出口直径:DN 80~800mm;
     流 量 Q: ≤11600m3/h;
   扬 程 H:≤200m;
     工作温度T: ≤105℃;
     固体颗粒:≤80mg/L;
     泵腔承压:≤4.0MPa;
   工作许用压力:≤25;
   许用试验压力:≤37.5;
     S/SH型水平中开双吸泵(老款)供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体。


四、型号意义:
        300 S(SH) - 90 A
    300 - 吸入口直径300(mm)
    S(SH) - 水平中开双吸泵(老款)
    90 - 扬程90(m)
    A - 叶轮外径切割
    注:SH型的参数与S型接近,可以参考我司的S/SH型水平中开双吸泵(老款)说明书


五、产品特点:
     1.结构紧凑:外形大方,稳定性好,便于安装。
   2.运行平稳:优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。
   3.轴 承:选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。
   4.轴 封:选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
   5.安装形式:装配时不需调整,可根据现场使用条件,分立式或卧式安装。
   6.加装自吸装置:可实现自动吸水,即不需安装底阀,不需真空泵,不需倒灌,泵可以启动。

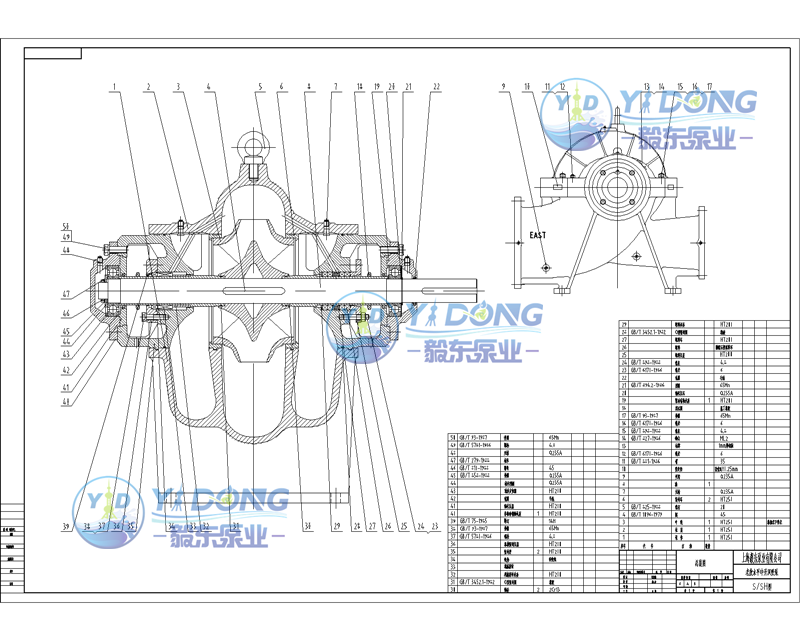

六、结构说明: 【附结构设计图】



    S/SH型水平中开双吸泵(老款)的吸入口与吐出口均在水泵轴心线的下方,与轴线垂成水平方向.检修时无需拆卸进出口水管及电机.从转动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
    S/SH型水平中开双吸泵(老款)主要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套等。泵体与泵盖构成叶轮的工作室,在进出水法兰上,制有安装真空表和压力表的管螺孔。双吸密封环用以减少水泵压力室的水漏回吸水室。进出水法兰的下部,制有放水的管螺孔。轴封为软填料密封(根据用户需要可采用机械密封结构)。
    S型水平中开双吸泵(老款)叶轮都经过静平衡校验的叶轮,用轴套的两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。泵轴由两个单列向心球轴承支承。轴承装在轴承体内,安装在泵体两端,用黄油润滑。通过弹性联轴器由电动机直接传动。必要时亦可用内燃机传动。


七、技术参数:


型 号 流 量(m3/h) 扬 程
(m)
功 率
(kW)
转 速
(r/min)
1 6SH-9 160 50 37 2900
2 6SH-9A 144 40 30 2900
3 6SH-9B 133 36 22 2900
4 6SH-6 160 78 55 2900
5 6SH-6A 144 62 45 2900
6 8SH-13 280 42 45 2900
7 8SH-13A 270 36 37 2900
8 8SH-9 280 63 75 2900
9 8SH-9A 270 46 55 2900
10 8SH-9B 239 44 45 2900
11 8SH-6 280 95 132 2900
12 8SH-6A 270 85 110 2900
13 8SH-6B 260 75 90 2900
14 10SH-19 485 14 30 1450
15 10SH-19A 432 11 18.5 1450
16 10SH-13 485 24 45 1450
17 10SH-13A 414 20 37 1450
18 10SH-9 485 39 75 1450
19 10SH-9A 468 30 55 1450
20 10SH-6 485 65 132 1450
21 10SH-6A 420 48 90 1450
22 12SH-28 790 12 37 1450
23 12SH-28A 720 10 30 1450
24 12SH-19 790 19 55 1450
25 12SH-19A 720 16 45 1450
26 12SH-13 790 32 90 1450
27 12SH-13A 720 26 75 1450
28 12SH-9 790 58 200 1450
29 12SH-9A 720 49 160 1450
30 12SH-9B 684 43 132 1450
31 12SH-6 790 90 320 1450
32 12SH-6A 756 78 280 1450
33 12SH-6B 720 67 220 1450
34 14SH-28 1260 16 75 1450
35 14SH-28A 1044 13 55 1450
36 14SH-19 1260 26 132 1450
37 14SH-19A 1116 21 90 1450
38 14SH-13 1260 44 220 1450
39 14SH-13A 1116 36 160 1450
40 14SH-9 1260 75 355 1450
41 14SH-9A 1170 65 280 1450
42 14SH-9B 1080 55 220 1450
43 14SH-6 1260 125 570 1450
44 14SH-6A 1181 112 500 1450
45 14SH-6B 1080 96 355 970
46 500S-13 2020 13 110 970
47 500S-22 2020 22 185 970
48 500S-22A 1746 17 132 970
49 500S-35 2020 35 280 970
50 500S-35A 1746 27 220 970
51 500S-59 2020 59 450 970
52 500S-59A 1872 49 400 970
53 500S-59B 1746 35 280 970
54 500S-98 2020 98 800 970
55 500S-98A 1872 83 630 970
56 500S-98B 1746 74 560 970
57 600S-22 3170 22 250 970
58 600S-22A 2860 18 185 970
59 600S-32 3170 32 355 970
60 600S-32A 2850 26 280 970
61 600S-32B 2628 22 250 970
62 600S-47 3170 47 560 970
63 600S-47A 2920 40 450 970
64 600-75 3170 75 900 970
65 600-75A 2950 65 710 970
66 600-75B 2710 55 560 970
67 800-32 5500 32 630 970
68 800-32A 4400 20 560 970



八、使用现场:

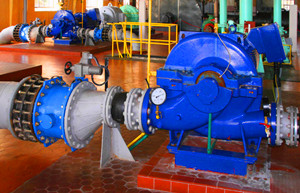

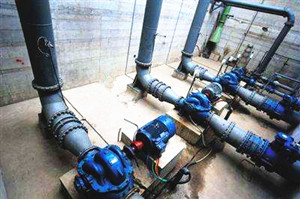

S/SH型水平中开双吸泵安装图片S/SH型中开双吸离心泵使用图片水平中开双吸泵安装现场图片
