一、产品概述:
    SK型水环式真空泵及压缩机根据JB/T7255-94《水环真空泵和水环压缩机》设计制造。是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。
    SKA型水环式真空泵工作原理是叶轮偏心地安装在泵体内，泵起动时、向泵内注入一定高度的水,因此当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间；在后半转过程中，水环表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
    SKA型水环式真空泵适于抽除气体和水蒸汽，吸气压力达到33mbar绝压(97%真空度)，当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接气蚀保护管以对泵进行保护，如配大气喷射器，吸气压力可达10mbar，喷射器可直接安装在真空泵上，作为压缩机用时，其压力最大至0.26MPa(绝压)。

二、适用范围:
    SK型水环式真空泵被广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。对于抽吸或压送腐蚀气体和以其它非水液体作为工作液的真空泵，可根据用户使用条件设计制造。推荐替代产品：2BV型水环式真空泵。
    SKA直联型水环式真空泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业，该型号真空泵亦可用于大型水泵的引水。

三、工作条件:
    1.水温15℃；
    2.空气20℃；
    3.气体相对湿度70%；
    4.大气压力0.1013MPa；
    5.性能允许偏差±10%；
    6.工作真空范围为-0.03--0.08MPa。

四、型号意义:
        SK （A） - 42
    S - 水环式
    K - 真空泵
    A - 直联式
    42 - 最大抽气速率42m3/min

五、产品特点:
    1.结构紧凑、维修方便；
    2.应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；
    3.主要用水作为工作介质，维护费用低；
    4.可以在较为恶劣的环境下工作。

SKA型水环式真空泵产品特点：
    1.机泵同轴式直联设计，节省空间，易于安装。
    2.采用机械密封作为标准配置，消除了泄露，维护简便。
    3.运行平稳，噪音可低至62分贝
    4.统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
    5.独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率最佳。

六、工作过程：
    SK型水环式真空泵及压缩机系统由真空泵(压缩机)、联轴器、电动机、气水分离器及管路组成。真空泵及压缩机与气水分离器的工作过程如下:气体由管路经阀门进入真空泵或压缩机，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。当作为压缩机用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门愉送到需要压缩气体的系统上去，而水则留在气水分离器中，为使气水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出，当水位低于要求水位时，溢水开关关闭，气水分离器中水位上升。达到所要求水位。真空泵或压缩机内的工作水是由气水分离器供给(也可用自来水)的，供水量的大小，由供水管上的阀门来调整。
    气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压;为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

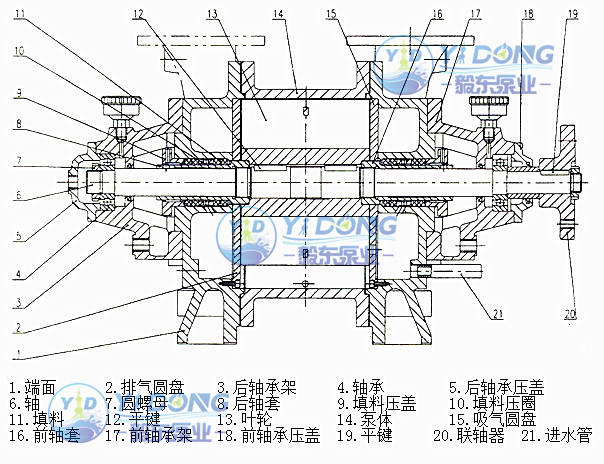

七、结构说明:（附结构设计图）

    SK型水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。SK型水环式真空泵两端面的总间隙由泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套（SK-1.5/3/6）或背帽（SK-12/20/30）推动叶轮来调整，而SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定，SK-42/60/85/120无轴套，其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及极限压力。
    SK型水环式真空泵填料安装在两端盖内，密封不经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与气水分离器连在一起循环供水。SK型水环式真空泵密封形式采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。轴承由园螺母固定在轴上。
    SK型水环式真空泵在端盖上安装有园盘，园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。

八、技术参数：

九、安装说明：
    SK型水环式真空泵的排气管与汽水分离器的进气管相连，当作为压缩机使用时，汽水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转弯不得过急。当作SK型水环式真空泵用时，气体由汽水分离器的排气口排至大气。若为改善工作环境，可将气体通过管路排至工作地点以外。
　　SK型水环式真空泵的进气管上与系统之间应装有阀门，以便在停车时，先行关闭，防止SK型水环式真空泵或压缩机内的水在排气管方面的压力作用下返回系统。为方便工作，最好在进气口与阀门之间安装一只真空表，以便随时检查SK型水环式真空泵的工作情况是否正常。当作为压缩机使用时，应在气水分离器的排气管路上安装闸阀，(最好为单向阀以保证发生异常情况时，不致使气体返回，以致使工作水返回系统)，在排气管和阀门之间安装一只压力表，可随时检查压送气体是否达到所需压力。
    SK型水环真空泵进气口前可加装过滤网，以防颗粒物体进入泵内，导致泵体内部件破损。
