一、产品概述：
    本公司管道屏蔽泵结构采用不锈钢套将电机内铁芯与水完全屏蔽隔离，取消了传统的机械密封结构，彻底解决了常规的水封漏水问题，结构采用石墨轴承，陶瓷或不锈钢转轴，耐磨、耐腐，自然水润滑，噪音低，全扬程工作电压不负载，只要正确使用，使用寿命长，电机内部所有材料均采用高温优质材料，适于热水循环增压系统，泵可配置水控自动开关，使用更为方便，泵的线盒设计上三档调整开关。我公司可按用户不同环境和要求进行调节调整。

二、适用范围：
    管道屏蔽泵适用于100℃以下的冷热水循环与增压，特别是淋浴因水压低，点火困难、不稳定，容易失火，安装使用本泵可以彻底解决问题，家庭水压过低增压供水，太阳能热水器供水，锅炉热水循环增压，密闭的工业设备液体增压循环，空调和制冷系统循环增压。
    采用屏蔽式水冷电机和取消了冷却风扇使该泵低噪声静音运行，适用于对环境噪声要求高的场合。

三、工作条件：
    电源：电压220V、频率50Hz的单相交流电，工作电压应在230V±10%范围内；如电压过低将出现特别慢或不能起动，发热快，造成扬程不高，压力不大。
    运行条件：环境温度0℃-40℃，相对湿度≤95%，输送介质温度2℃-110℃，环境温度应始终低于输送介质的温度，否则定子内腔会产生冷凝水；
    输送介质：清洁、稀薄、无固体杂物、无矿物油质、无粘性、无腐蚀、非易燃易爆且不含颗粒的液体；抽取其它液体应先向本公司咨询；
    系统压力：最大系统压力≤1.0MPa的场合；
    最小进口压力：温度在50℃   0.05bar；
                  温度在95℃   0.3bar；
                  温度在110℃  1.0bar；
    以上数值只适用在海拔300时，再高的地带以100m增加0.01bar。为了防止气蚀而产生噪音，应维持最限度的进口压力。

四、型号意义：
       YDPG 32 / 6 - 180 (F)
    YDPG - 冷热水管道屏蔽泵（220V）
    32 - 泵进出口直径(mm)
    6 - 最高扬程(m)
    180 - 进出口距离(mm)
    F - 表示法兰接口（无字母表示螺纹接口）

五、产品特点：
    1.管道屏蔽泵完全无泄漏，无机械密封；
    2.管道屏蔽泵寿命长，采用陶瓷轴，碳石墨轴承；
    3.管道屏蔽泵噪音小，温升低，介质自润滑及自冷却；
    4.管道屏蔽泵耐腐蚀性能好，采用了全不锈钢的屏蔽套；
    5.管道屏蔽泵效率高，采用了调速电机、合理的结构设计；
    6.进出口直线式结构可像阀门一样方便快捷安装于管路上，且维修时无需拆除管路。

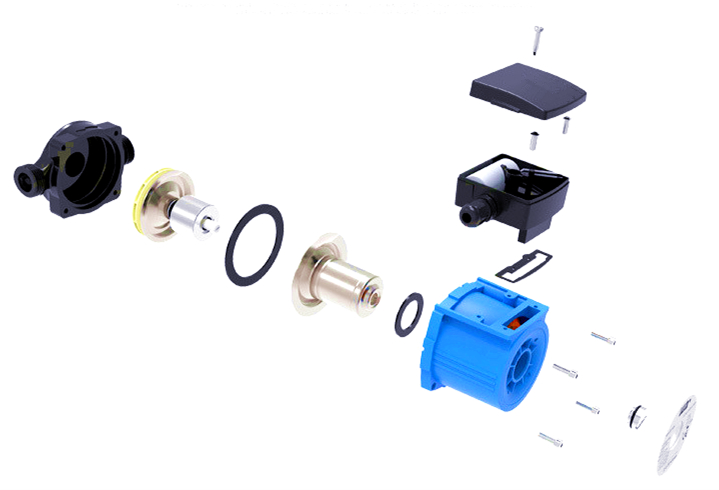

六、结构说明：【附结构图】

    本公司管道屏蔽泵电机是密封型，所有旋转部件运转时都浸在水中。不必要安装冷却和润滑装置。此介质对轴承和运转部件起着润滑作用，同时也起冷却作用。这种水泵的运转是永久性的。双水泵的两个同一结构的水泵在一个隔室里用逆水阀连结。各个水泵可独立的运转，同时也能并列运转。最基本的运转方法是主要／次要或者是基本／最大容量。水泵可以选择不同的容量，双水泵适用于单独加载的管路系统中通过调解控制器可实现不同运转状态的操作。

七、技术参数：

八、日常维护：
    1.请把上海毅东泵业的管道屏蔽泵安装在以后便于检修和更换的地方；
    2.安装水泵前，确保管路系统连接完毕，管道已经清洗，因为杂质、焊渣、污垢等将会对水泵造成损害；
    3.在更换水泵时为了避免管道中放水可再次灌水，建议在进水口和出水口安装独立的截止阀。用这种方法可以防止泄露的水滴到水泵和线盒里面；

    4.如果管道屏蔽泵设置开放型排水系统的管路，系统排水口侧应和水泵侧面的入口系统连接。
    5.为了使管道屏蔽泵不承受管路的工作压力，管道屏蔽泵安装时，水泵轴应处干水平位置。
    6.液体流动方向与泵体上所标记的方向应保持一致。

    7.管道屏蔽泵与水管连接，因扳手作用在水尖扳手平面上使其固定。避免扭弯确保泵能安全地安装。
