一、产品概述:
    HW型卧式混流泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。被输送的液体温度不高于50摄氏度。广泛用于农田排灌、工业和城市给排水等多种场合。我公司研发的HW型卧式混流泵为国内水泵行业联合设计的更新换代产品，是新型高效节能的排灌类泵产品。
    HW型卧式混流泵是液体在离心力和轴向推力作用下，斜向流出叶轮的叶片泵，属于离心泵和轴流泵之间的一种泵。混流泵是一种“拉出”式结构泵，皮带传动混流泵厂家在检查和拆卸叶轮和轴封时，毋须将与泵体相连接的管路拆开。装有精密加工的泵轴，装有稀油润滑的轴承，在填料函盖中装有防护轴套。轴承箱的油位，可由恒位油杯来控制。当混流泵叶轮在水中旋转时，叶片对水既产生离心力作用，又具有升力作用，叶轮转动时靠这两种力的混合作用，所以也称为混流泵。
    HW型卧式混流泵向水泵进口看，叶轮一般为逆时针旋转（650HW—5、—7、—10泵为顺时针旋转）,有直接传动和变速传动。常用动力机有电动机和柴油机。订货时应明确动力机的型号（功率、转速），以便确定联轴器或皮带轮的规格。

二、适用范围:
    HW型卧式混流泵适用于输送清水或物理及化学性质类似于清水的其它液体，广泛用于农田排灌、工业和城市给排水等多种场合。

三、工作条件：
    流量：100-8000m3/h；
    扬程：3.5-21.5m；
    配套功率：3.0-450kW ；

四、型号意义:
          200 HW - 8 (S）
    200 ------ 泵进、出口直径（mm）
    HW ------- 卧式混流泵
    8 -------- 设计点扬程（m）
    S -------- 变形代号

五、产品特点:
    HW型卧式混流泵的流量和扬程介于离心泵和轴流泵之间。体形小、重量轻、效率高、且高效区宽，结构简单、使用方便、维修简便。
    HW型卧式混流泵是介于离心泵和轴流泵之间的一种泵。混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。
    HW型卧式混流泵的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。

六、结构说明：（附结构设计图）

    当原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，是离心泵和轴流泵的综合，液体斜向流出叶轮。HW型卧式混流泵标准HW-S型泵采用GB/T13008，JB/T6667标准设计、验收、制造。HW型卧式混流泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350MM)或轴承架(口径≥400mm)等主要零件构成，泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小，会产生磨擦；间隙过大，会导致泵体内的压力水大量回流，使泵的效率降低。实际使用的适宜间隙为0.3～0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。轴封装置由填料、填料压盖、填料环和泵体上的填料函组成(150HW和200HW型泵无填料环)其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。HW型卧式混流泵轴套用以保护泵轴,磨损后可及时更换。泵轴用单列向心球轴承支承。轴承可用润滑油润滑－油量应控制在油标杆的标线间：可用润滑脂润滑－可在装配水泵时加入，使用中通过拆装前盖和后盖来补充。泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。为扩大泵的使用范围，满足用户不同要求，可切割叶轮外径或换用不同性能的叶轮，(加字母“A”等表示)。

七、技术参数：

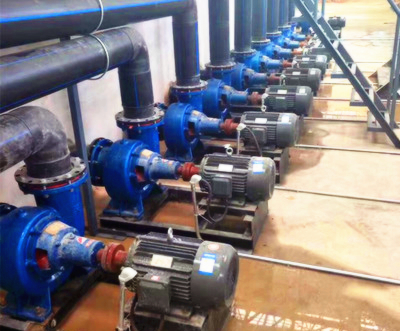

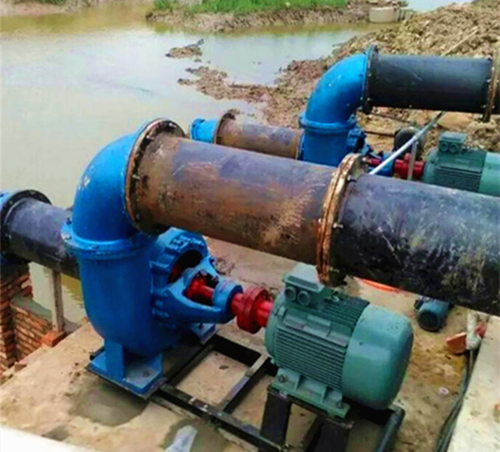

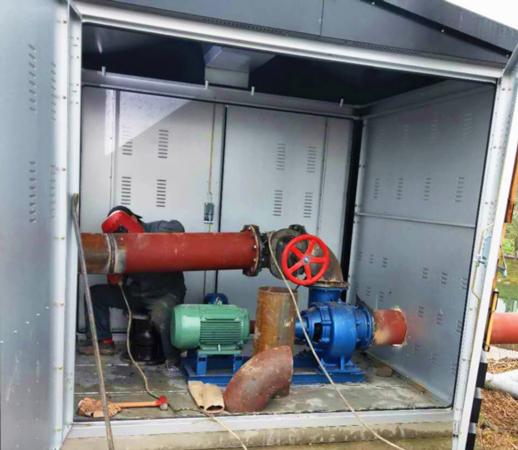

八、使用现场：
